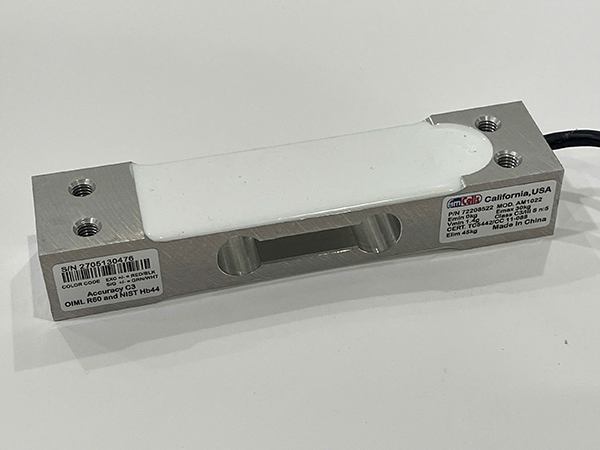

Loadcell Amcells AM 1022
Được sản xuất theo tiêu chuẩn C3 precision class
Thiết kế theo tiêu chuẩn: IP 65
Vật liệu : Hợp kim nhôm
Ứng dụng: Cân bàn nhỏ, kích thước bàn cân tối đa 250 x 350 mm
| Model | AM 1022 | |
| Rated Capacity (kgf) | 3, 5, 6, 7, 8, 10, 15, 20, 30, 35, 40, 50, 60, 100, 120 | |
| Rated output (mV/V) | 2 ± 0.2% | |
| Insulation Resistance (mΩ) | 5000 | |
| Combined Error (% FS) | ≤ 0.02 | |
| Creep for 30 min (% FS) | ≤ 0.02 | |
| Excitation | Recommended (V) | 5 – 12 |
| Maximum (V) | 18 | |
| Teminal Resistane | Excitation (Ω) | 406 ± 6 |
| Output (Ω) | 350 ± 3 | |
| Compensated Temperature Range (0C) | -10 ~ +40 | |
| Operating Temperature Range (0C) | -35 ~ +65 | |
| Material & plate | Aluminium | |
| Cable | 4-wire shielded cable, 0.5m long, 4mm | |
|
Colour
|
Function
|
| YELLOW |
SHIELD
|
| RED |
Excitation +
|
| BLACK |
Excitation –
|
| GREEN |
Signal +
|
| WHITE |
Signal –
|
